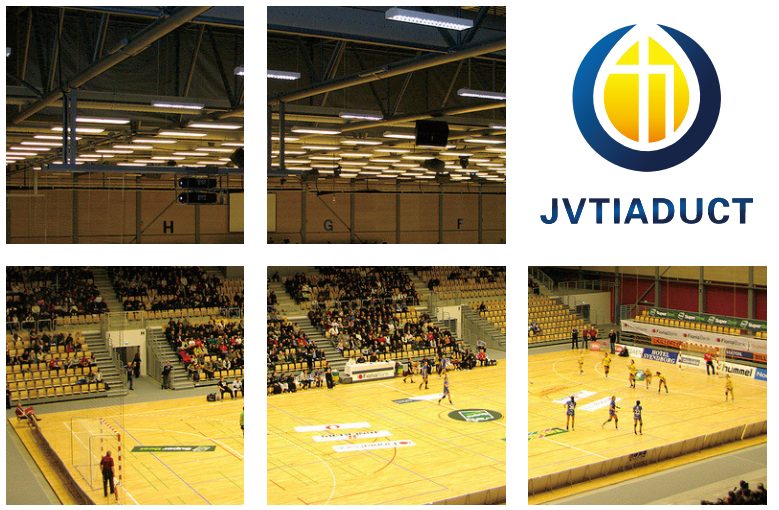

Ống gió vải fabric duct là một giải pháp cung cấp không khí cho hệ thống HVAC trong các toà nhà lớn, yêu cầu lượng cung khí cấp nhiều, đồng đều. Ống gió này thường lắp đặt ở các hội trường, siêu thị, nhà máy sản xuất… nó có khả năng cấp không khí xa và đều, lắp đặt nhanh nên thời gian thi công ngắn, không ồn…vv.

Ống vải được sản xuất từ vải không dệt (non wooden). Tấm vải mật độ cao có khả năng thẩm thấu đồng đều hơi lạnh. Vật liệu ống vải rất nhẹ mà bền nên có thể tái sử dụng nhiều lần.

Ống gió vải JVTA duct

Ưu điểm của ống gió vải

Cung cấp không khí đồng đều
Cung cấp không khí tầm xa
Lắp đặt và tháo dỡ linh hoạt, thời gian thi công ngắn.
Nhẹ không yêu cầu chịu lực mái
Đơn giản, đẹp và sang trọng, không gây tiếng ồn.
Độ bền của ống vải từ 15-20 năm và có thể tái sử dụng nhiều lần.
Vệ sinh dễ dàng bằng nước.

Nhược điểm của ống gió vải

Giá ống vải khá cao so với ống tôn
Chế tạo theo đơn đặt hàng, thường không có sẵn

Phân loại ống gió vải

Bảng phân loại ống gió vải

Loại ống	JT-H	JT-P	JT-N	JT-T
Vật liệu chống cháy	B1	B1	A2	B1/A2
Thông gió	Ο	√	×	×
Chống nấm mốc	Ο	√	×	Ο
Chống tĩnh điện	Ο	√	×	Ο
Không hại tầng ô-zôn	√	√	√	×
Chống ăn mòn	√	√	√	√
Chống oxy hoá	Ο	Ο	×	Ο
Có khung bên trong	Ο	Ο	×	×

Trong đó:

B1: GB20286 B1 class

A2: GB20286 A2 class

√ : Yes — × : No — Ο : Tuỳ chọn

Chi tiết đặc tính kỹ thuật và ứng dụng của các loại ống này chúng tôi giới thiệu ở bài viết: Đặc tính kỹ thuật và ứng dụng của ống gió vải

Các cách cấp khí

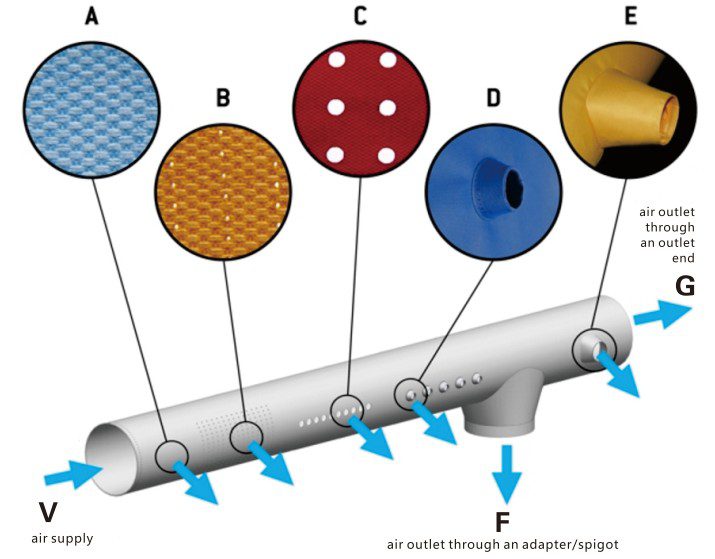

Các loại đầu phun ống gió vải

A: Thẩm thấu (penetration)	C:Lỗ nhỏ (Ping hole)	E: Vòi phun (Nozzle)	G: Cuối ống (outlet end)
B: Lỗ nhỏ li ti (Micropore)	D: Lỗ tròn lớn (Orifice – O)	F: Phụ kiện/ bộ chuyển đổi ( adaptor)

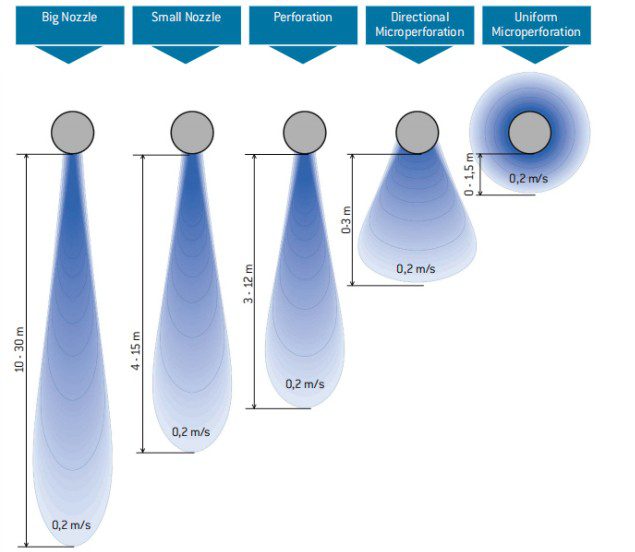

Trong thực tế, người ta sẽ kết hợp các cách cấp khí trên để đạt hiệu quả tối ưu. Tốc độ cấp khí của ống sẽ phụ thuộc vào kiểu ống chúng ta sử dụng. Dưới đây là mô phỏng của dòng khí cho từng trường hợp:
